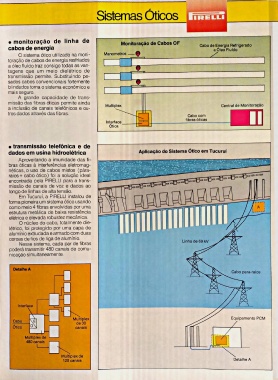

• m onitoração de linha de Monitoração de Cabos OF
cabos de energia Cabo de Energia Refrigerado
a Óleo Fluído
O sistema ótico utilizado na moni Manómetros
toração de cabos de energia resfriados
a óleo fluído traz consigo todas as van
tagens que um meio dielétrico de
transmissão permite. Substituindo pe
sados cabos convencionais fortemente
blindados torna o sistema econômico e
mais seguro.
A grande capacidade de trans
missão das fibras óticas permite ainda
Multiplex Central de Monitoração
a inclusão de canais telefônicos e ou
tros dados através das fibras.
Cabo com
fibras óticas
Interface
Ótica
• transmissão telefônica e de
dados em usina hidroelétrica Aplicação do Sistema Ótico em Tucuruí
Aproveitando a imunidade das fi
bras óticas à interferências eletromag
néticas, o uso de cabos mistos (pára-
raios+ cabo ótico) foi a solução ideal
encontrada pela PIRELLI para a trans
missão de canais de voz e dados ao
longo de linhas de alta tensão.
Em Tucuruí, a PIRELLI instalou de
forma pioneira um sistema ótico usando
como meio 4 fibras envolvidas por uma
estrutura metálica de baixa resistência
elétrica e elevada robustez mecânica.
O núcleo do cabo, totalmente die
létrico, foi protegido por uma capa de
alumínio extrudada e armado com duas
coroas de fios de liga de alumínio.
Nesse sistema, cada par de fibras
poderá transmitir 480 canais de comu
nicação simultaneamente.
