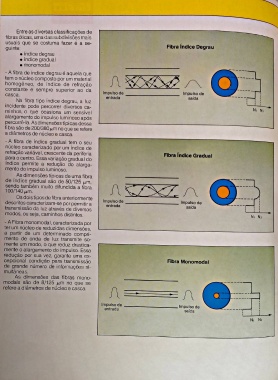

Entre as diversas classificações de
fibras óticas, uma das subdivisões mais
usuais que se costuma fazer é a se
guinte: Fibra índice Degrau
• índice degrau
• índice gradual
• monomodal
- A fibra de índice degrau é aquela que
tem o núcleo composto por um material
homogêneo, de índice de refração
constante e sempre superior ao da
casca. Impulso de Impulso de
entrada saída
Na fibra tipo índice degrau, a luz
incidente pode percorrer diversos ca
minhos, o que ocasiona um sensível
alargamento do impulso luminoso após
percorrê-la. As dimensões típicas dessa
fibra são de 200/380/xm no que se refere
a diâmetros de núcleo e casca.
-A fibra de índice gradual tem o seu
núcleo caracterizado por um índice de
refração variável, crescente da periferia
para o centro. Essa variação gradual do Fibra índice Gradual
índice permite a redução do alarga
mento do impulso luminoso.
As dimensões típicas de uma fibra
de índice gradual são de 50/125 Mm,
sendo também muito difundida a fibra
100/140 /Ltm.
Os doi s ti pos de fi bra anteriormente
Impulso de
descritos caracterizam-se por permitir a Impulso de
entrada
transmissão da luz através de diversos saída
modos, ou seja, caminhos distintos.
- A Fibra monomodal, caracterizada por
ter um núcleo de reduzidas dimensões,
a partir de um determinado compri
mento de onda de luz transmite so
mente um modo, o que reduz drastica
mente o alargamento do impulso. Essa
redução por sua vez, garante uma ex
cepcional condição para transmissão
de grande número de informações si
multâneas.
As dimensões das fibras mono-
modais são de 8/125 fxm no que se
refere a diâmetros de núcleo e casca.
