PRINCIPAIS

CARACTERÍSTICAS

As fibras óticas do tipo índice gra­
—
—

dual produzidas pela PIRELLI, indica­

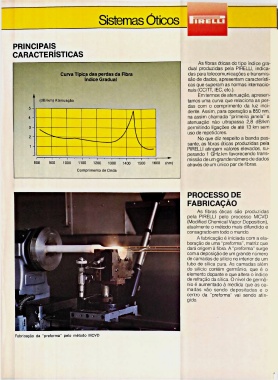

Curva Típica das perdas da Fibra das para telecomunicações e transmis­

índice Gradual são de dados, apresentam característi­

cas que superam as normas internacio­

nais (CCITT, IEC, etc.).

Em termos de atenuação, apresen­

tamos uma curva que relaciona as per­

das com o comprimento da luz inci­

dente. Assim, para operação a 850 nm,

na assim chamada "primeira janela" a

atenuação não ultrapassa 2,8 dB/km

permitindo ligações de até 13 km sem

uso de repetidores.

No que diz respeito a banda pas­

sante, as fibras óticas produzidas pela

PIRELLI atingem valores elevados, su­

perando 1 GHz.km favorecendo trans­

missão de um grande número de dados

através de um único par de fibras.

Comprimento de Onda

PROCESSO DE

FABRICAÇÃO

As fibras óticas são produzidas

pela PIRELLI pelo processo MCVD

(Modified Chemical Vapor Deposition),

atualmente o método mais difundido e

consagrado em todo o mundo.

A fabricação é iniciada com a ela­

boração de uma “preforma”, matriz que

dará origem à fibra. A “preforma” surge

com a deposição de um grande número

de camadas de silício no interior de um

tubo de sílica pura. As camadas além

do silício contém germânio, que é o

elemento dopante e que altera o índice

de refração da sílica. O nível de germâ­

nio é aumentado à medida que as ca­

madas vão sendo depositadas e o

centro da "preforma” vai sendo atin­

gido.

Fabricação da ‘‘preforma’' pelo método MCVD
