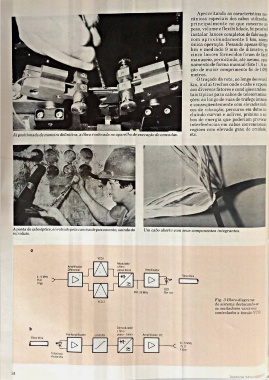

Aproveitando as características me­

cânicas especiais dos cabos utilizados,

principalm ente no que concerne ao

peso, volume e flexibilidade, foi possível

instalar lances completos de fabricação

com aproxim adam ente 1 km, numa

única operação. Pesando apenas 63 kg

km e medindo 9 mm de diâmetro, os

cinco lances fornecidos foram de fácil

manuseio, permitindo, até mesmo, o pu-

xamento de forma manual (foto 1). A se­

ção de maior comprimento foi de 1.093

metros.

O traçado da rota, ao longo dos seus5

km, inclui trechos onde o cabo é exposto

aos diversos fatores e condições ambien­

tais típicas para cabos de telecomunica­

ções: ao longo de ruas de tráfego intenso

e conseqüentemente com elevados índi­

ces de vibração; percurso em dutos in­

cluindo curvas e aclives, próximo a ca­

bos de energia que poderiam provocar

interferências em cabos convencionais;

regiões com elevado grau de umidade,

Já posicionada de maneira definitiva, a fibra é colocada no aparelho de execuçào de emendas. etc.

A ponta do cabo óptico, envolvido pela camisa d epuxamento, saindo do Um cabo aberto com seus com ponentes integrantes.

miniduto.

VCOI

Modulodor

Amplificador cliltro

Diforoncial passa-baixo Ampificador

0 5 MHz Fibra ótica
751)

IVpp

LED

FM: 20 MHz Bur rus

Fig. 3 Bloco-diagrama
VCO 2
do sistema destacando-se

os osciladores variáveis

controlados a tensão-VCO

Demodulador

c filtro

Pré-Amplificador Limitador passa • baixo Amplificador DC

Fibra ótica

0 • 5 MHz

75 1)

1 Vpp

Fotodiodo

Avalanche
