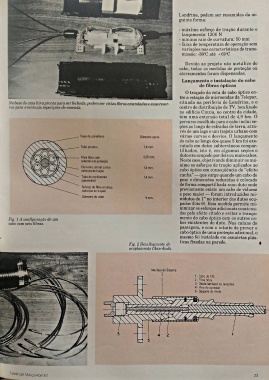

Page 25 - Telebrasil - Março/Abril 1983

Londrina, podem ser resumidas da se­

guinte forma:

- máximo esforço de tração durante o

lançamento: 1200 N

- mínimo raio de curvatura: 50 mm

- faixa de temperatura de operação sem

variações nas características de trans­

missão: -30°C até + 60°C

Devido ao projeto não metálico do

cabo, todas as medidas de proteção ou

aterramentos foram dispensadas.

Lançamento e instalação do cabo

de fibras ópticas

O traçado da rota do cabo óptico en­

tre a estação de microondas da Telepar,

situada na periferia de Londrina, e o
Na base de uma luva pronta para ser fechada, podem ser vistas fibras emendadas e suas reser­

vas para eventuais repetições de emenda. centro de distribuição de TV, localizado

no edifício Cinzia, no centro da cidade,

tem uma extensão total de 4,9 km. O

percurso escolhido para o cabo inclui se­

ções ao longo de estradas de terra, atra­

vés de um lago e um trajeto urbano com

Capa do polietileno Diâmetro iprox várias curvas e desvios. O lançamento

do cabo ao longo dos quase 5 km foi exe­

Tubo protetor 1,4 mm. cutado em dutos subterrâneos compar­

tilhados, isto é, em algumas seções o

duto era ocupado por dois ou mais cabos.

Fibra ótica com 0,25 mm

cobertura de proteção Neste caso, objetivando diminuir ao má­

ximo os esforços de tração aplicados ao
Elemento central contra 1.4 mm.

esforços de tração cabo óptico em conseqüência do "efeito

cunha” — que surge quando um cabo de
Tubo de enchimento 1.4 mm.

(geometria) peso e dimensões reduzidas é colocado

de forma compartilhada num duto onde

Reforço de fibra sintética

(esforços de tração) previamente existe um cabo de volume

e peso maior — foram introduzidos mi-
Diâmetro do cabo 9 mm. nidutos de 1” no interior dos dutos ocu­

pados (foto 6). Esta medida permite mi­

nimizar os esforços adicionais ocasiona­

dos pelo efeito citado e evitar o trança-

mento do cabo óptico com os outros ca­
Fig. 1 A configuração de um

cabo com seis Fibras. bos existentes do duto. Nas caixas de

passagem, e com o intuito de prover o

cabo óptico de uma proteção adicional, o

mesmo foi instalado em canaletas plás­

ticas fixadas na parede.

Fig. 2 Detalham ento do

acoplamento Fibra-diodo.

Interface de Sistema
