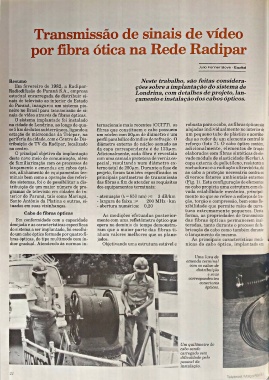

Page 24 - Telebrasil - Março/Abril 1983

T r a n s m i s s ã o d e s i n a i s d e v í d e o
p o r f i b r a
Resumo
Em fevereiro de 1982, a Radipar-
Radiodifusáo do Paraná S.A., empresa
estadual encarregada de distribuir si­
nais de televisão ao interior do Estado
do Paraná, inaugurou um sistema pio­
neiro no Brasil para transmissão de si­
nais de vídeo através de fibras ópticas.
0 sistema implantado foi instalado
na cidade de Londrina, ao longo de qua­
se 5 km de dutos subterrâneos, ligando a
estação de microondas da Telepar, na
periferia da cidade, com o Centro de Dis­
tribuição de TV da Radipar, localizado
no centro.
O principal objetivo da implantação
deste novo meio de comunicação, além
de familiarização com os processos de
lançamento e emendas em cabos ópti­
cos, alinhamento de equipamentos ter­
minais bem como a operação dos referi­
dos sistemas, foi o de possibilitar a dis­
tribuição de um maior número de pro­
gramas de televisão em cidades do in­
terior do Paraná, tais como Maringá,
Santo Antônio da Platina e outras, si­
tuadas em suas vizinhanças.
Cabo de fibras ópticas
Em conformidade com a capacidade
desejada e as características específicas
do sistema a ser implantado, foi escolhi­
do um cabo óptico formado por quatro fi­
bras ópticas, do tipo multimodo com ín­
dice gradual. Atendendo às normas in­
ó t i c a n a R e d e R a d i p a r
Neste trabalho, são feitas considera­
ções sobre a implantação do sistema de
Londrina, com detalhes de projeto, lan­
çamento e instalação dos cabos ópticos.
ternacionais mais recentes (CCITT), as
fibras que constituem o cabo possuem
um núcleo com 50pim de diâmetro e um
perfil parabólico do índice de refração. O
diâmetro externo do núcleo somado ao
da capa correspondente é de 125fxm.
Adicionalmente, cada fibra é revestida
com uma camada protetora de verniz es­
pecial, resultando num diâmetro ex­
terno total de 250p.m. Durante a fase de
projeto, foram também especificados os
principais parâmetros de transmissão
das fibras a fim de atender os requisitos
dos equipamentos terminais:
- atenuação (Á. = 850 nm)
- largura de faixa
- abertura numérica: 0,20
• • As medições efetuadas posterior­
mente com uma refletômetro óptico que
opera no domínio do tempo demonstra­
ram que a maior parte das fibras ti­
nham valores melhores que os plane­
jados.
Objetivando urna estrutura estável e
J u l i o F e n n e r B o y e - E qultel
robusta para o cabo, as fibras ópticas são
alojadas individualmente no interior de
um pequeno tubo de plástico e acordoa-
das ao redor de um elemento central de
reforço (foto 7). O cabo óptico contém,
adicionalmente, elementos de tração
elaborados com fibras sintéticas de ele­
vado módulo de elasticidade (Kevlar).A
capa externa de polietileno, resistentes
rachaduras e a radiação ultravioleta, dá
ao cabo a proteção necessária contra os
diversos fatores ambientais externos
(Fig. 1). Esta configuração de elementos
no cabo propicia uma estrutura com ele­
vada estabilidade mecânica, principal­
3 dB/km mente no que se refere a esforços de tra­
200 MHz • km ção, torção e compressão, bem como fle­
xibilidade que permite raios de curva­
tura extremamente pequenos. Desta
forma, as propriedades de transmissão
das fibras ópticas permanecem inal­
teradas, tanto durante o processo de fa­
bricação do cabo como também durante
o lançamento do mesmo. ,
As principais características mecà- «
nicas do cabo óptico, implantado era
Uma luva de
emenda terminal
com os cabos de
distribuição
e seus
correspon dentes
conectores
ópticos.
Um quilôm etro de
cabo sendo
carregado sem
dificuldade pelo
pessoal da
instalação.
