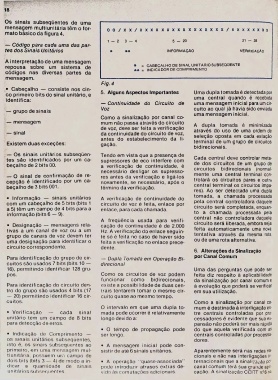

Os sinais subsequentes de uma
mensagem multiunitária têm o for­
mato básico da figura 4.
— Código para cada uma das par­
tes dos Sinais Unitários
A interpretação de uma mensagem
repousa sobre um sistema de
códigos nas diversas partes da
mensagem.
• Cabeçalho — consiste nos cin­
co primeiro bits do sinal unitário, e
identifica:
— grupo de sinais
— mensagem
— sinal
Existem duas exceções:
— Os sinais unitários subseqüen-
tes sào identificados por um ca­
beçalho de 2 bits 00.
— O sinal de confirmação de re­
cepção é identificado por um ca­
beçalho de 3 bits 001.
• Informação — sinais unitários
com um cabeçalho de 5 bits (bits 1
a 5) têm um campo de 4 bits para a
informação (bits 6 — 9).
• Designação — mensagens rela­
tivas a um canal de voz ou a um
grupo de canais de voz devem ter
uma designação para identificar o
circuito correspondente.
Para identificação do grupo de cir­
cuitos são usados 7 bits (bits 10 —-
16), permitindo identificar 128 gru­
pos.
Para identificação do circuito den­
tro do grupo são usados 4 bits (17
— 20) permitindo identificar 16 cir­
cuitos.
• Verificação
unitário tem um campo de 8 bits
para detecção de erros.
• Indicação de Comprimento —
os sinais unitários subsequentes,
isto é, os sinais subsequentes ao
primeiro, em uma mensagem mul­
tiunitária, possuem urn campo de
dois bits (bits 3 — 4) de modo a in­
dicar a quantidade de sinais
unitários subsequentes.
0 0 / X X / X X X X X X X X X X X X
1 - 2 3 20
**
Fig. 4
5. Alguns Aspectos Importantes
— Continuidade do Circuito de
Voz
Como a sinalização por canal co­
mum não passa através do circuito
de voz, deve ser feita a verificação
da continuidade do circuito de voz,
antes do estabelecimento da li­
gação.
Tendo em vista que a presença de
supressores de eco interfere com
a verificação de continuidade, é
necessário desligar os supresso­
res antes da verificação e ligá-los
novamente, se necessário, após o
término da verificação.
A verificação de continuidade do
circuito de voz é feita, enlace por
enlace, para cada chamada.
A frequência usada para verifi­
cação de continuidade é de 2.000
Hz. A verificação do enlace seguin­
te só é feita no caso de haver sido
feita a verificação no enlace prece­
dente.
— Dupla Tomada em Operação Bi­
direcional
Como os circuitos de voz podem
funcionar
existe a possibilidade de duas cen­
trais tentarem tomar o mesmo cir­
cuito quase ao mesmo tempo.
O intervalo em que uma dupla to­
— cada sinal mada pode ocorrer é relativamente
longo devido a:
• O tempo de propagação pode
ser longo.
• A mensagem inicial pode con­
sistir de até6 sinais unitários.
• A operação “quase-associada"
pode introduzir atrasos extras de­
vido às comutações adicionais.
X X X X / X X X X X X XX
21 - 28
IN FO RM AÇÃO v e r if ic a ç ã o
* = C A B EÇ A LH O D E SIN A L U N ITÁRIO SU BSEQ U EN TE
* * = INDICADOR D E CO M PRIM EN TO
Uma dupla tomada é detectada por
uma central quando é recebida
uma mensagem inicial para um cir­
cuito ao qual já havia sido enviada
uma mensagem inicial.
A dupla tomada é minimizada
através do uso de uma ordem de
seleção oposta em cada estação
terminal de um grupo de circuitos
bidirecionais.
Cada central deve controlar meta­
de dos circuitos de um grupo de
circuitos bidirecionais (normal­
mente uma central terminal con­
trolará os circuitos pares e outra
central terminal os circuitos ímpa­
res). Ao ser detectada uma dupla
tomada, a chamada processada
pela central controladora daquele
circuito será completada, enquan­
to a chamada processada pela
central não controladora daquele
circuito será liberada, embora seja
feita automaticamente uma nova
tentativa através da mesma rota
ou de uma rota alternativa.
6. Alterações da Sinalização
por Canal Comum
Uma das perguntas que pode ser
feita diz respeito à aplicabilidade
como bidirecionais, da sinalização por canal comum e
à evolução que poderá se verificar
em sua utilização.
Como a sinalização por canal co­
mum é destinada à interligação en­
tre centrais controladas por pro­
cessadores é evidente que sua ex­
pansão não poderá ser mais rápida
do que aquela verificada com as
centrais controladas por processâ-
dores.
Aparentemente será nas redes na­
cionais e não nas interligações in­
ternacionais que a sinalização pc?
cana! comum terá sua grande apí;
cação. A sinalização CCITT n°6na
