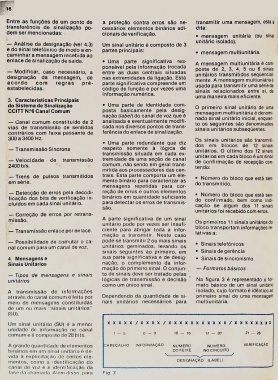

Entre as funções de um ponto de
transferência de sinalização po­
dem ser mencionadas:
— Análise da designação (ver 4.3)
e do sinal telefônico de modo a en­
caminhar a mensagem recebida ao
enlace de sinalização de saída.
—- Modificar, caso necessário, a
designação da mensagem, de
acordo
estabelecidas.
3. Características Principais
do Sistema de Sinalização
CCITT N.°6 Canal Comum
— Canal comum constituído de 2
vias de transmissão de sentidos
contrários com faixa passante de
300 a 3400 Hz.
— Transmissão Síncrona
— Velocidade de
2400 b/s.
— Trens de pulsos transmitidos
em série.
— Detecção de erros pela decodi-
ficação dos bits de verificação In­
cluídos em cada sinal unitário.
— Correção de erros por retrans­
missão.
— Transmissão enlace por enlace.
¦— Possibilidade de comutar o ca­
nal comum para um canal de voz.
4. Mensagens e
Sinais Unitários
Ê
— Tipos de mensagens e sinais
unitários
A transmissão de informações
através do canal comum é feita por
meio de mensagens constituídas
de um ou mais “sinais unitários”
(SU).
Um sinal unitário (SU) é a menor
unidade dc informação no canal
comum e é composto de 28 bits.
A grande quantidade de elementos
binários em um sinal unitário é de­
vida à explicitação de certos ele­
mentos, como a identificação do
canal de voz e a identificação da
fase da chamada Além disso, para
a proteção contra erros são ne­ transmitir uma mensagem, esta é
cessários elementos binários adi­ dita:
cionais de verificação. • mensagem unitária (ou sinal
unitário isolado).
Um sinal unitário é composto de 3
partes principais: • mensagem multiunitária.
• Uma parte significativa res­ A mensagem multiunitária é com­
ponsável pela informação trocada posta de 2, 3, 4, 5 ou 6 sinais
entre as duas centrais situadas unitários transmitidos sequencial-
nas extremidades da ligação. Esta mente. A mensagem multiuniáriaé
com reg ras pré- parte significativa compreende um usada para transmitir uma série de
código de função e por vezes uma sinais relacionados entre si, de
informação numérica.
uma maneira mais eficiente.
• Uma parte de identidade com­ O primeiro sinal unitário de uma
posta basicamente pela desig­ mensagem multiunitária é denomi­
nação (labei) do canal de voz que é nado sinal unitário inicial, enquan­
analisada e eventualmente modifi­ to os seguintes são denominados
cada nos diversos pontos de trans­ sinais unitários subseqüentes.
ferência do enlace de sinalização.
Os sinais unitários são transmiti­
• Uma parte redundante que diz dos em blocos de 12 sinais
respeito somente à lógica de unitários. O último dos 12 sinais
transmissão situada em cada ex­ unitários em cada bloco é um sinal
transmissão tremidade de uma seção de canal de confirmação de recepção con­
comum, não sendo em geral trans­ tendo:
mitida aos processadores das cen­
é
trais. Esta parte comporta um ele­ • Número do bloco que está sen­
mento binário para caracterizar as do transmitido.
mensagens repetidas para cor­
reção de erros e outros elementos • Número do bloco que está sen­
binários em quantidade suficiente do confirmado, bem como indi­
para detectar os erros de transmis­ cação se algum dos 11 sinais
são.
unitários foi recebido com erros.
A parte significativa de um sinal Os primeiros 11 sinais unitários do
unitário pode por vezes ser insufi­
ciente para abrigar toda a infor­ bloco transportam informações re­
lativas a:
mação a transmitir. Neste caso
pode-se transmitir 2 ou mais sinais • Sinais telefônicos
unitários geminados, levando os
sinais seguintes ao primeiro, em • Sinais de gerência
sua parte significativa e de desig­ • Sinais de sincronismo
nação, o complemento da infor­
mação do primeiro sinal. O conjun­ — Formatos básicos
to de sinais deve ser tratado pelas _
lógicas de transmissão e decisão Na figura 3 é representado o for­
como um único sinal. mato básico de um sinal unitário
isolado, cujo formato é idêntico ao
Dependendo da quantidade de si­ primeiro sinal de uma mensagem
nais unitários necessários para multiunitária.
