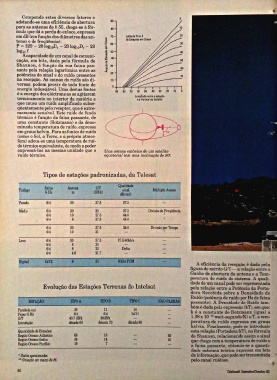

Compondo estes diversos fatores e
adotando-se uma eficiência de abertura
para as antenas de 0.55, chega-se à fór
mula que dá a perda do enlace, expressa
em dB (em função dos diâmetros das an
tenas e de freqüência):
P = 329 - 20 log10Dt - 20 log10Dr - 20
logio f
A capacidade de um canal de comuni
cação, em bits, dada pela fórmula de
Shannon, é função da sua faixa pas
sante pela relação logarítmica entre as
potências do sinal e do ruído presentes
na recepção. As causas do ruído são di
versas: podem provir de toda fonte de
energia indesejável. Uma destas fontes
é a energia dos eléctrons ao se agitarem
termicamente no interior da matéria e
que causa um ruído amplificado subse-
qüentemente pelo receptor, que é extre
mamente sensível. Este ruído de fundo
térmico é função da faixa passante, de
uma constante (Botzmann) e da deno
minada temperatura de ruído, expressa
em graus kelvin. Para as fontes de ruído
(como o Sol, a Terra, e a própria atmos
fera) adota-se uma temperatura de ruí
do térmico equivalente, de modo a poder
expressá-las na mesma unidade que o Uma antena embaixo de um satélite
ruído térmico. equatorial tem uma inclinação de 90
Tipos de estações padronizadas, da Telesat
Qualidade
Faixa Antena GT
Tráfego sinal Múltiplo Acesso
GHz m (DB/k)
dBrncO
Pesado 6/4 30 37.5 37.5 -
Médio 6/4 30 28 37.5 Divisão de Frequência
6/4 10 27.5 44 0 *
6/4 8 37.5 44.0
6/4 30 37.5 34.0 Divisão por Tempo
6/4 10 31 —
Leve 6/4 30 37.5 37 5/40kb/s _
6/4 8 26 — —
6/4 8 22 Delta —
6/4 4.6 21.7 — —
Digita) 14/12 8 35 8 bits PCM -
A eficiência da recepção é dada pela
figura de mérito G T — a relação entre o
Ganho de abertura da antena e a Tem
peratura de ruído do sistema. A quali
dade de um canal pode ser representada
Evolução das Estações Terrenas do Intelsat pela relação entre a Potência da Porta
dora Recebida sobre a Densidade de
Ruído (potência de ruído por Hz de faixa
ESTAÇÃO TIPO A TIPOB TIPOC NÃO PADRÃO passante). A Densidade de Ruído tam
bém é dada pela expressão íkT), em que:
Parábola Iml 30 11 14 __ k é a constante de Botzmann (igual a
Faixa GHx 6/4 6/4 14/11 _
GT 40 7 dB/k 30dB/k — — 1.38 x 10 - watt-segundo H) e T, a tem
Introdução década 60 década 70 década 80 - peratura de ruído expressa em graus
kelvin. Finalmente, pode-se introduzir
Quantidade de Estações: esta relação (Portadora kT>, na fórmula
Regiáo Oceano Atlântico 68 18 — 82 de Shannon, relacionando assim o sinal
Região Oceano Indico 56 14 — 10 que chega com a temperatura de ruído e
Regiáo Oceano Pacífico 19 7 - - a faixa passante, obtendo-se a quanti
dade máxima teórica expressa em bits
* Dados aproximados. de informação, que pode ser transmitida
'* Situação em março de 80. pelo canal ruidoso.
