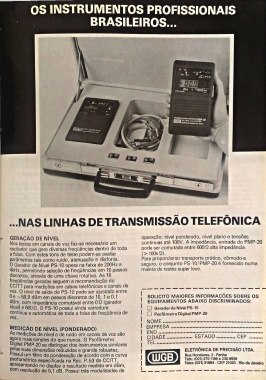

Page 21 - Telebrasil - Julho/Agosto 1982

OS INSTRUMENTOS PROFISSIONAIS
...NAS LINHAS DE TRANSMISSÃO TELEFÔNICA
- GERAÇÃO DE NÍVEL
Nos testes em canais de voz faz-se necessário um
oscilador que gere diversas freqüências dentro de toda
a faixa. Com estes tons de teste podem-se avaliar
parâmetros tais como ruído, atenuação e diafonia.
0 Gerador de Nível PS-10 opera na faixa de 200Hz a
4kHz, permitindo seleção de freqüências em 10 passos
discretos, através de uma chave rotativa. As 10
i freqüências geradas seguem a recomendação do
CCITT para medições em cabos telefônicos e canais de
voz. O nível de saída do PS-10 pode ser ajustado entre
0 e —59,9 dBm em passos discretos de 10, 1 e 0,1
dBm, com impedância comutável entre 017 (gerador
ideal) e 60017. O PS-10 possui ainda varredura
contínua e automática de toda a faixa de freqüência de
voz.
m e d i ç ã o d e n í v e l
As medições de nível e de ruído em canais de voz são
agora mais simples do que nunca. O Psofômetro
Digital PMP-20 se distingue dos instrumentos similares
pelas suas dimensões reduzidas e grande robustez.
Possui um filtro de ponderação de acordo com a curva
psofométrica especificada na Rec. P.53 do CCITT,
apresentando no display o resultado medido em dBm,
com resolução de 0,1 dB. Possui três modalidades de
BRASILEIROS...
operação: nível ponderado, nível plano e tensões
contínuas até 100V. A impedância, entrada do PMP-20
pode ser comutada entre 60017 alta impedância
(> 100k 17).
Para proporcionar transporte prático, cômodo e
seguro, o conjunto PS-10/PMP-20 é fornecido numa
maleta de testes super leve.
SOLICITO MAIORES INFORMAÇÕES SOBRE OS
EQUIPAMENTOS ABAIXO DISCRIMINADOS:
| I G erador de N ível PS-10
? P s o fô m e tro D ig ita l P M P -20
NOME.............................................................................
e m p r e s a .................................................................... ~
(p o n d e r a d o )
EN D .................................................................................
CIDADE.................... ESTADO...............CEP ........
TEL..................................................................................
E LE TR Ô N IC A DE P R EC IS ÃO LTDA.
Rua Honduras, 2 - Penha
Tels.: (021) 270-1186 e 230-9939
Telex: (021) 31894 • CEP 21020 - Rk> de Janeiro
