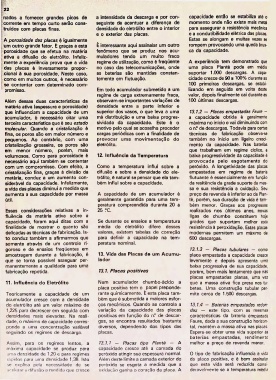

Page 24 - Telebrasil - Julho/Agosto 1978

nados a fornecer grandes picos de a intensidade da descarga e por con­ capacidade então se estabiliza até o
E corrente em tempo curto serão cons­ seguinte de acentuar a diferença de momento onde não existe mais metal

r
truídos com placas finas. densidade do eletrólito entre o interior para assegurar a resistência mecânica

e o exterior das placas. e a condutibilidade elétrica das placas.

* Estas se alongam e muitas vezes se
A porosidade das placas é igualmente

um outro grande fator. É graças a esta E interessante aqui assinalar um outro rompem provocando uma queda brus­

porosidade que se efetua na matéria fenômeno que se produz nos acu­ ca da capacidade.

ativa a difusão do eletrólito. Infeliz- muladores tendo um muito fraco

mente a experiência prova que a vida regime de utilização, como é freqüente A experiência tem demonstrado que

das placas ê inversamente propor­ no caso das telecomunicações, onde uma placa Planté pode em média

cional à sua porosidade. Neste caso, as baterias são mantidas constan­ suportar 1.000 descargas. A capa­

como em muitos outros, é necessário temente em flutuação. cidade cresce de 90 a 100% durante as

se contentar com determinado com- 100 primeiras descargas, se estabi­

promisso. Em todo acumulador submetido a um lizando em seguida em volta deste

regime de carga extremamente fraca, valor, depois finalmente cai durante as

Além dessas duas características da observam-se importantes variações de 100 últimas descargas.

matéria ativa (espessura e porosidade) densidade entre a parte inferior e

que influenciam a capacidade de um superior dos vasos, o que leva a uma 13.1.2 — Placas empastadas Faure -

acumulador, é necessário citar uma má distribuição e uma baixa progres­ a capacidade obtida ê geralmente

terceira característica que ô seu estado sividade da capacidade. Este é o máxima no início e vai diminuindo com

molecular. Quando a cristalização é motivo pelo qual se acoselha proceder o n? de descargas. Todavia para certas

fina, os poros são em maior número e cargas periódicas com a finalidade de técnicas de fabricação observa-se

pequenos. Ao contrário, com uma provocar uma movimentação do também no início um ligeiro cresci­

cristalização grosseira, os poros são eletrólito. mento da capacidade. Nas baterías

em menor número, porém, mais que trabalham em regime cíclico, a

volumosos. Como para porosidade é 12. Influência da Temperatura baixa progressividade da capacidade é

necessário aqui também se contentar provocada pelo esgotamento do

com um compromisso. Com efeito, a Como a temperatura influi sobre £ peróxido. A longetividade das placas

cristalização fina, graças à divisão da difusão e sobre a densidade do ele empastadas em regime de bateria

matéria, conduz a um aumento con­ trólito, é natural se pensar que ela tam flutuante é essencialmente em função

siderável da capacidade. Infelizmente, bêm influi sobre a capacidade. da resitência da grade suporte da mas­

a vida das placas diminui a medida que sa e sua resistência a oxidação. Seu

aumenta a sua capacidade por massa A capacidade de um acumulador é preço de revenda ê inferior ao da Plan-

útil. geralmente garantida para uma tem­ tè, porém, sua duração de vida é tam­

peratura compreendida durante 20 a bém menor. Graças aos progressos

Essas considerações relativas a in­ 25 ?C. realizados nos últimos anos, novas

fluência da matéria ativa sobre a ligas de chumbo constituem hoje

capacidade, foram aqui ditas com a Se durante os ensaios a temperatura grades que suportam melhor esta

finalidade de mostrar o quanto são média do eletrólito difere desses resistência à peroxidação. Estas placas

delicadas as técnicas de fabricação. Is­ valores, existem tabelas de correção modernas permitem um máximo de

to conduz também a afirmarmos que para definir a capacidade na tem­ 600 descargas.

somente através de um controle ri­ peratura nominal.

goroso e de ensaios freqüentes em 13.1.3 — Placas tubulares — como

amostragem durante a fabricação, é 13. Vida das Placas de um A cum u­ placa empastada a capacidade cresce

que se torna possível asseguar per­ lador levemente e depois apresenta uma

manentemente a qualidade para uma baixa progressiva de sua capacidade,

fabricação repetida. 73.1. Placas positivas porém, bem mais lentamente que nas

placas empastadas planas, uma vez

11. Influência do Eletrólito Num acumulador chumbo-ácido a que a massa ativa fica presa nos tu-

placa positiva tem o papel preponde­ betes. Uma construção tubular per­

Teoricamente a capacidade de um rante quimicamente. E esta placa tam­ mite cerca de 1.500 descargas.

acumulador cresce com a densidade bém que ê submetida a maiores esfor­

do eletrólito até um valor máximo de ços mecânicos. Quando se controla a 13.1.4 — Baterias empastadas redon­

1,225 para decrescer em seguida com variação da capacidade das placas das — este tipo, com as mesmas

densidades mais elevadas. Na reali­ positivas em função do n? de descar­ características da bateria empast3da

dade, o máximo de capacidade corres­ gas, se encontra resultados bastante Faure, dada a sua construção horizon­

ponde a uma concentração variável diversos, dependendo dos tipos das tal, mantém a massa ativa nas placas.

seguindo os regimes de descarga. placas. Espera-se obter uma vida superior ãs

baterias empastadas, rendimentc

Assim, para os regimes lentos, a 13.1.1 — Placas tipo Planté — A melhor e preço de revenda menor.

máxima capacidade se produz para capacidade cresce até a camada do

uma densidade de 1,20 e para regimes peróxido atingir sua espessura normal. O tipo de fabricação influencia a vida

rápidos para uma densidade 1,38. Isto Além deste limite a camada exterior do da placa positiva, e é bom assinalar

se explica pela necessidade de se peróxido se esgota a medida que a que esta vida será reduzida consi­

acelerara difusão a medida que cresce oxidação ganha o coração da placa. A deravelmente se a temperatura média
