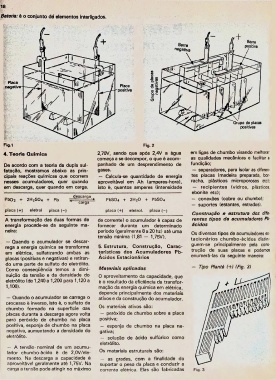

B a t e r i a : 6 o conjunto dé elementos interligados,

t : N
i- >> — >

i & r
» a '

<•-

Barra
w r positiva
&

%, ;

iífcc :
*
i ’
C M
3>£

Placa

negativa Placa

positiva

•
. . .
A** *
• t l,iJ « • •
jggsv. >•••.,

v

I .

1 • ¦

m. , ... Grupo de placas
•1 positivas

*:¦ ¦

Fig.1 Fig.2

4. Teoria Química 2,70Vf sendo que apôs 2,4V a água em ligas de chumbo visando melhorar

começa a se decompor, o que é acom­ as qualidades mecânicas e facilitar a

De acordo com a teoria da dupla sul- panhado de um desprendimento de fundição;

fatação, mostramos abaixo as prin­ gases. — separadores, para isolar as diferen­

cipais reações químicas que ocorrem — Calcula-se quantidade de energia tes placas (madeira preparada, bor­

nesses acumuladores, quer quando aproveitável em Ah (amperes-hora), racha, plásticos microporosos etc);

em descarga, quer quando em carga. isto è, quantos amperes (intensidade — recipientes (vidros, plásticos,

ebonite etc);

descarga
Pbo2 + 2H2SO4 + Pb PbS04 + 2H20 + PbS04 — conexões (cobre ou chumbo);

1 carga
— suportes (estantes, estrados).

placa (+) eletrol placa (-) placa (+} eletrol. placa (-)

Construção e estrutura dos dife­

A transformação das duas formas de de corrente) o acumulador è capaz de rentes tipos de acumuladores Pb-

energia procede-se da seguinte ma­ fornecer durante um determinado ácidos

neira: período (geralmente 8 a 20 hz) até uma
Os diversos tipos de acumuladores es­

tensão mínima (1,81 — 1,75V). tacionários chumbo-ácidos distin-

— Quando o acumulador se descar­

guem-se principalmente pela cons­
rega a energia química se transforma 5. Estrutura, Construção, Carac­ trução de suas placas e podemos

em elétrica, sulfatizando ambas as terísticas dos Acum uladores Pb- enumerá-las da seguinte maneira:

placas (positivas e negativas) e retiran­ Ácidos Estacionários

do uma parte de sulfato do eietrólito. — Tipo Pfanté (+) (Fig. 3)

Como conseqüência temos a dimi­ M ateriais aplicados

nuição da tensão e da densidade do O aproveitamento da capacidade, que

eietrólito (de 1,240 a 1,200 para 1,120 a è o resultado da eficiência da transfor­

1 ,1 0 0 ). mação da energia química em elétrica,

depende principalmente dos materiais

— Quando o acumulador se carrega o ativos e da construção do acumulador.

orocesso è inverso, isto é, o sulfato de

Os materiais ativos são:
chumbo formado na superfície aas

placas durante a descarga agora volta — peróxido de chumbo sobre a placa

para peróxido de chumbo na placa positiva;

positiva, esponja de chumbo na placa — esponja de chumbo na placa ne­

negativa, aumentando a densidade do gativa;

eietrólito. — solução de ácido sulfúrico como

eietrólito.

— A tensão-nominal de um acumu­

Os materiais estruturais são:
lador chumbo-ácido ê de 2,0V/ele-

mento. Na descarga a capacidade é — as grades, com a finalidade de

aproveitável geralmente até f,75V. Na suportar o peso da placa e conduzir a

carga a tensão pode atingir no máximo corrente elétrica. Elas são fabricadas F iq . 3
