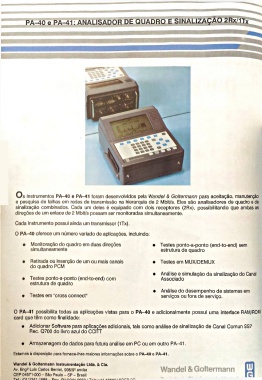

Page 60 - Telebrasil - Maio/Junho 1993

O s Instrumentos PA-40 e PA-41 foram desenvolvidos pela Wandel & Goltermann para aceitação, manutenção

e pesquisa de falhas em redes de transmissão na hierarquia de 2 Mblt/s. Eles são analisadores de quadro e de

sinalização combinados. Cada um deles ó equipado com dois receptores (2Rx), possibilitando que ambas as

direções de um enlace de 2 Mblt/s possam ser monitoradas simultaneamente.

Cada instrumento possui ainda um transmissor (1Tx).

O PA-40 oferece um número variado de aplicações, incluindo:

• Monitoração do quadro em duas direções Testes ponto-a-ponto (end-to-end) sem

simultaneamente estrutura de quadro

• Retirada ou inserção de um ou mais canais Testes em MUX/DEMUX

do quadro PCM

Análise e simulação da sinalização do Canal

• Testes ponto-a-ponto (end-to-end) com Associado

estrutura de quadro

Análise do desempenho de sistemas em

• Testes em "cross connect" serviços ou fora de serviço.

O PA-41 possibilita todas as aplicações vistas para o PA-40 e adicionalmente possui uma interface RAM/ROM

card que têm como finalidade:

• Adicionar Software para aplicações adicionais, tais como análise de sinalização de Canal Comun SS7

Rec. Q700 do livro azul do CCITT

• Armazenagem de dados para futura análise em PC ou em outro PA-41.

Estamos à disposição para fornece-lhes maiores informações sobre o PA-40 e PA-41.

Wandel & Goltermann Instrumentação Ltda. & Cia.

Av. Eng2 Luis Carlos Berrini, 936/9^ andar W a n d e l & G o l t e r m a n n

CEP 04571-000 - São Paulo - SP - Brasil
