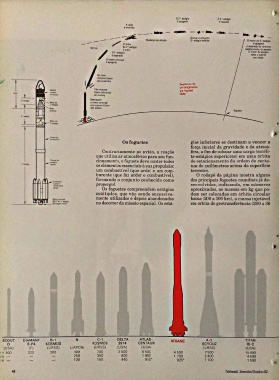

Page 52 - Telebrasil - Setembro/Outubro 1982

f
0 2 • estég.o o 2' estág.o
6 apagado é reacaso
A coifa
é expelida

Os foguetes gios inferiores se destinam a vencer a
força inicial da gravidade e da atmos­
Contrariamente ao avião, a reação fera, a fim de colocar uma carga (satéli­
que utiliza ar atmosférico para seu fun­ te-estágios superiores) em uma órbita
cionamento, o foguete deve conter todos de estacionamento da ordem de cente­
os elementos essenciais à sua propulsão: nas de quilômetros acima da superfície
um combustível (que arde) e um com- terrestre.
burente (que faz arder o combustível), O rodapé da página mostra alguns
formando o conjunto conhecido como dos principais foguetes mundiais já de­
propergol. senvolvidos, indicando, em números
Os foguetes compreendem estágios aproximados, as massas em kg que po­
múltiplos, que vão sendo sucessiva­ dem ser colocadas em órbita circular
mente utilizados e depois abandonados baixa (200 a 300 km), a massa injetável
no decorrer da missão espacial. Os está­ em órbita de geotransferência (200 a 36

SCOUT DIAMANT B-1 N C-1 DELTA ATLAS - ARIANE A-2 TITAN
D B-P4 KOSMOS KOSMOS 3914 CENTAUR SOYOUZ m-c
(USA) (F) (URSS) (JAPON) (URSS) (USA) (USA) (URSS) (USA)
<’ > 200 220 300 400 700 2 500 6 500 4 500 7 500 15000
_
(2) — — 250 360 900 1 850 1 700 2 400 4 500
(3) — — — 130 150 440 910 ‘ 925* 1 100 1 500
