Desenvolvimento
de um modem banda
de base digital
L.C.M. AMARAL
Bacharel em Fisicn pela PUC — RJ (1965).
Em 1968 entrou para o Departamonto Geral
de Dosonvolvimonto da CTB (Telorj) ondo
está atualmente. Radioamador desde 1957,
sempre foi um entusiasta do estudo do an
tenas em H.F.
O presente trabalho se propõe a
apresentar os resultados do de
senvolvimento de um modem ban
da de base digital desenvolvido pe
lo Departamento Geral de Desen
volvimento da Telerj.
O projeto em epígrafe, doravante
chamado MBB-19200, é um equipa
mento codificador/decodificador
de sinais de dados, destinado a
transmitir e receber sinais binários
síncronos nas velocidades de 600,
1200, 2400, 4800, 9600 e 19200 bps
e assíncronos em velocidades me
nores que 9600 bps, e foi projeta
do para operar em pares trançados
de calibre 26 AWG ou superior com
código Bifásio diferencial.

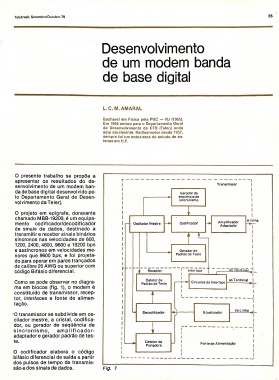

Como se pode observar no diagra
ma em blocos (fig. 1), o modem é
constituído de transmissor, recep
tor, interfaces e fonte de alimen
tação.
'O transmissor se subdivide em os-
cilador mestre, a cristal, codifica
dor, ou gerador de seqüência de
sincronismo, am plificador-
adaptador e gerador padrão de tes
te.
O codificador elabora o código
bifásio diferencial de saída a partir
dos pulsos de tempo de transmis
são e dos sinais de dados. Fig. 1
