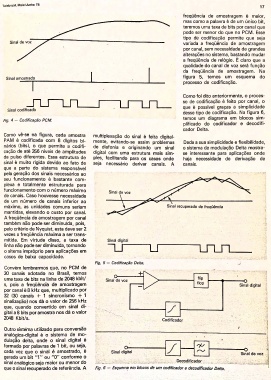

freqüência de amostragem é maior,
Sinal codificado
Fig. 4 — Codificação PCM.
Como vê-se na figura, cada amostra
PAM é codificada com 8 dígitos bi­
nários (bits), o que permite a codifi­
cação de até 256 níveis de amplitudes
de pulso diferentes. Essa estrutura de
sinal é muito rígida devido ao fato de
que a parte do sistema responsável
pela geração dos sinais necessários ao
seu funcionamento é bastante com­
plexa e totalmente estruturada para
funcionamento com o número máximo
de canais. Caso houvesse necessidade
de um número de canais inferior ao
máximo, as unidades comuns seriam
mantidas, elevando o custo por canal.
A freqüência de amostragem por canal
também não pode ser diminuída, pois,
pelo critério de Nyquist, esta deve ser 2
vezes a freqüência máxima a ser trans­
mitida. Em virtude disso, a taxa de
linha não pode ser diminuída, tornando
o sitema impróprio para aplicações em
casos de baixa capacidade.
Convém lembrarmos que, no PCM de
30 canais adotado no Brasil, temos
uma taxa de bits na linha de 2048 kbit/
s, pois a freqüência de amostragem
por canal é 8 kHz que, multiplicado por
32 (30 canais -+- 1 sincronismo +
sinalização) nos dá o valor de 256 kHz
que, quando convertido em sinal di­
gital a 8 bits por amostra nos dá o valor
2048 Kbit/s.
Outro sistema utilizado para conversão
analógica-digital é o sistema de mo­
dulação delta, onde o sinal digital é
formado por palavras de 1 bit, ou seja,
cada vez que o sinal é amostrado, é
gerado um bit "1" ou "0" conforme o
sinal analógico seja maior ou menor do
que o sinal recuperado de referência. A
mas como a palavra é de um único bit,
teremos uma taxa de bits por canal que
pode ser menor do que no PCM. Esse
tipo de codificação permite que seja
variada a freqüência de amostragem
por canal, sem necessidade de grandes
alterações no sistema, bastando mudar
a freqüência de relógio. E claro que a
qualidade do canal de voz será função
da freqüência de amostragem. Na
figura 5, temos um esquema do
processo de codificação.
Como foi dito anteriormente, o proces­
so de codificação é feito por canal, o
que é possível graças a simplicidade
desse tipo de codificação. Na figura 6,
temos um diagrama em blocos sim­
plificado do codificador e decodifi-
cador Delta.
multiplexação do sinal é feita digital­
mente, evitando-se assim problemas Dada a sua simplicidade e flexibilidade,
de diafonia e originando um sinal o sistema de modulação Delta mostra-
digital com uma estrutura mais sim­ se interessante para aplicações onde
ples, facilitando para os casos onde haja necessidade de derivação de
seja necessário derivar canais. A canais.
Sinal digital
n j u i_n_n
*¦*
Fig. 5 — Codificação Delta.
** to
Sinal digitai
t i 1
t
1
i
*• • 1 % I
y 1
. •
*
-V- »> À
à
' t
Sinal de-voz
• V
1« • • • • ^ Decodificadôr 1 . j
1 ár • r **
Fig. 6 — Esquema em blocos de um codificador e decodificador Delta, i
